    产品预览补偿器系列

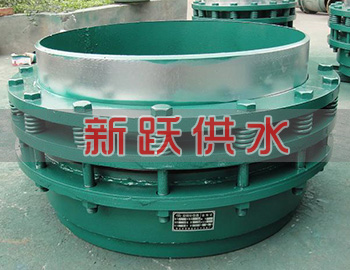

JWY无约束补偿器
产品简介:        点击询价
无约束型补偿器内的波纹管采用单层、双层或多层U型波,波纹管和导流套材料为 1Cr18Ni9Ti 等奥氏体不锈钢,其它材料为低碳钢或低合金钢。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器…

订购热线:132-5347-5755     1314-0066-578

结构特点:
  无约束波纹补偿器(JWY型)是指无约束是因为以往的轴向型波纹补偿器对使用有较多的约束条件而得名的,无约束波纹管补偿器完全消除了以往的轴向补偿器对导向支架L1≤4Dq L2≤14Dq和L3的要求,使用无约束波纹补偿器可使管道的所有支架间距可任意。
  二、型号:
  本厂生产 DN32—3000mm,压力级别0.25Mpa—2.5Mpa
  三、连接方式:1、法兰连接式 2、接管连接式
  四、产品轴向位移量:18—400mm
“无约束波纹补偿器”是因以往的轴向型补偿器对使用有较多约束条件得名的。无约束补偿器完全消除了以往轴向型补偿器对导向支架间距的 L1≤4D,L≤14D和L3的要求,实现了管架间距“无约束”的最后目标。无约束补偿器不仅具有柱状稳定性,还具有自导向能力,完全消除 4D、14D、L3的约束,克服安装误差,体积小,安全可靠的特点。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。无约束膨胀节除了取消予拉伸工作外,还大大地宽松了安装要求。无 约束膨胀节可象一段短管一样安装于管道中,不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳, 也方便了运输、安装和保温。
  五、无约束型波纹膨胀节的特点
  1、无约束型波纹膨胀节在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器完全相同。为了使工程稳定可靠,无约束波纹膨胀节除要求靠近固定支架安装外,仍要求每个固定支架间距内设三个导向支架。
  2、无约束补偿器可应用于管道的架空、地沟敷设,也可应用于有补偿的直埋敷设,此时无约束补偿器处应设检查井或暗室。
  3、无约束波纹膨胀节用于管道的轴向补偿,补偿量大,具有强力自导向和超强的抗弯能力,从而可以简化管道导向支架的设计,使导向支架的间距安装均可任意调节。
