    产品预览补偿器系列

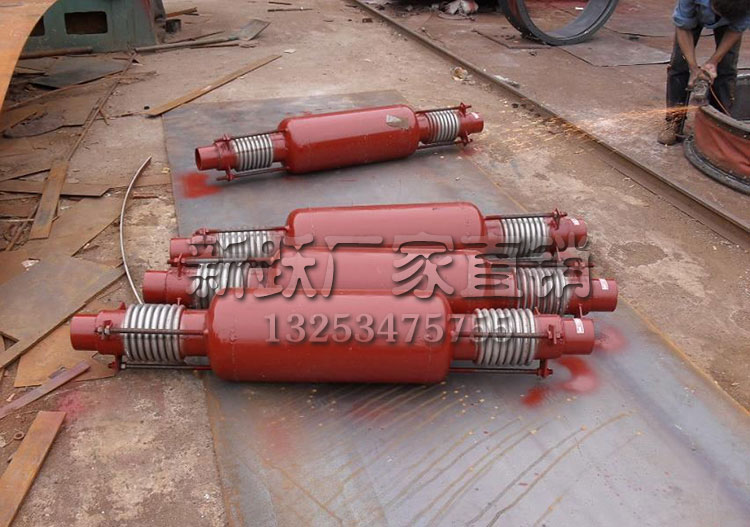

ZYP型直管压力平衡型波纹补偿器
产品简介:        点击询价
直管压力平衡波纹补偿器(ZYP型),又叫直管压力平衡膨胀节,用于补偿系统中的轴向位移。直管压力平衡波纹管补偿器(CWZYP型)用于不宜设置固定支架的高物位直管线或大直径管线中。直管压力平衡型膨胀节由两个工作波纹管…







 销售热线:132-5347-5755            1314-0066-578

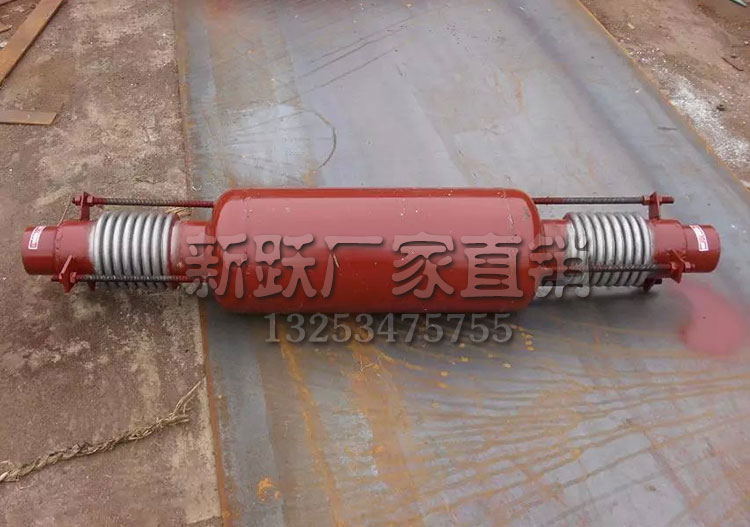

直管压力平衡型膨胀节由平衡波纹管、补偿波纹管和两个端结构及其他零件组成。它通过波纹管的柔性变形来吸收管线轴向位移(也有少量横向、角向位移),端接管或直接与管道接管焊接,或焊上法兰再与管道法兰联接。膨胀节上的小拉杆主要是运输过程中的刚性支撑或作为产品预变形调整用,它不是承力件。

直管压力平波纹膨胀节的两端各有一个工作波纹管,中间有一个平衡波纹管,膨胀)通过受力构件(大拉杆或舌管)来承受压推力,因此管系只需中间固定支架。该膨胀节只能吸收轴向位移。

设计方法:

1)与贮罐相连的,公称管径12"及以上且设计温度在100度及上的管线;

2)离心式压缩机(API 617)及往复式压缩机(API 618)的3"及以上的进、出口管线:

3)蒸汽透平(NAME SM23)的入口、出口和抽提管线;

4)泵(API 610)--公称管径4"及以上且温度 100度及以上或温度-20度及以下的吸入。排出管线;

5)空冷器(API 661)--公称管径 6"及以上且温度 120度及以上的进、出口管线;

6)加热炉(API 560)--与管口相连的 6"及以上和温度 200度及以上的管线;

7)相当长的直管,如界区外的管廊上的管线;

8)法兰处的泄漏会造成重大危险的管线,如氧气管线、环氧乙烷管线等。

9)公称管径4"及以上且100度及以上或-50度及以下的所有管线;
