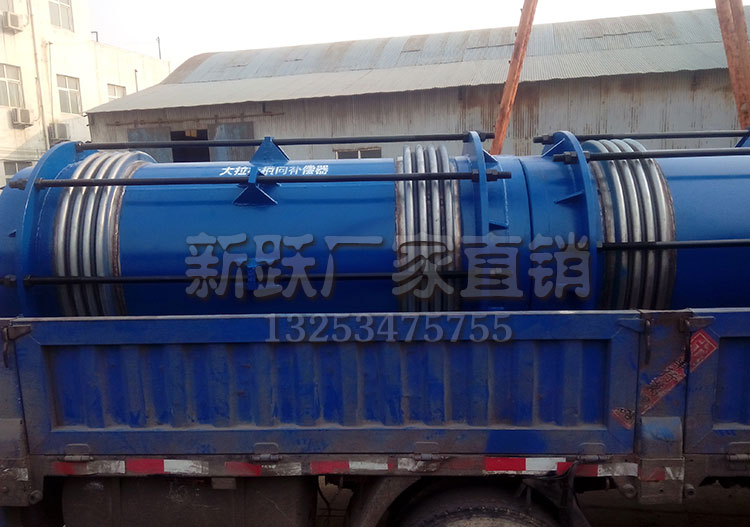

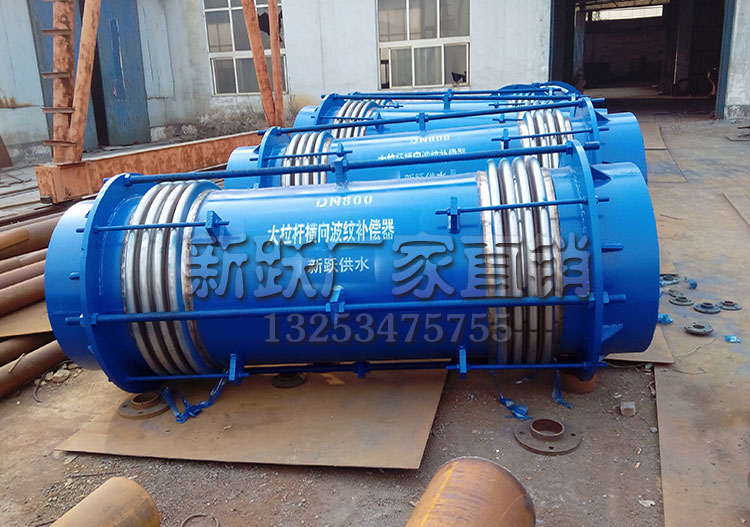

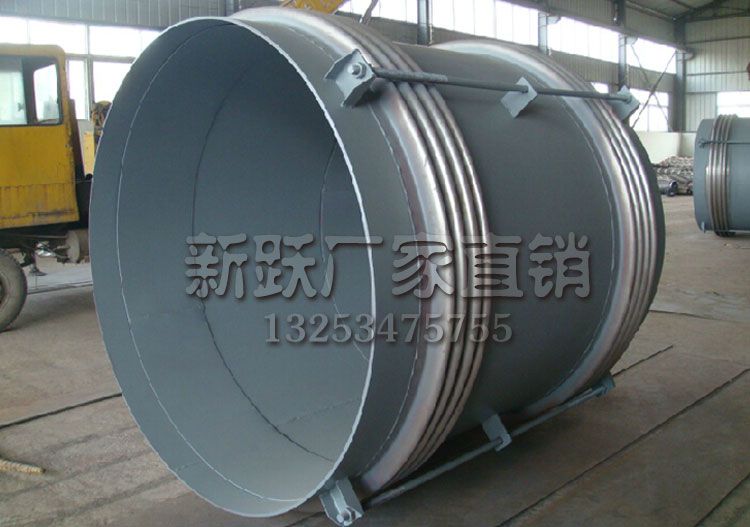

JDH型大拉杆横向波纹补偿器使用说明：

       大拉杆横向型波纹器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。

疲劳测试：

       疲劳寿命设计由波纹管补偿器的失效类型及原因分析可以看出，波纹管的平面稳定性、周向稳定性及耐腐蚀性能均与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致波纹管稳定性及耐蚀性能下降。根据试验和使用经验，用于供热工程的波纹管疲劳寿命应不小于1000次。

      波纹管不能承重，应单独吊装；除设计要求预拉伸或冷紧的预变形量外，严禁用使波纹管变形的方法来调整管道的安装偏差；安装过程不允许焊渣飞溅到波纹管表面和受到其他机械性损伤；波纹管所有活动元件不得被外部构件卡死或限制其活动部位正常工作。

       大多数波纹管的失效是由外部环境腐蚀造成的，因此在进行补偿器的结构设计时，可考虑隔绝外部腐蚀介质与波纹管的接触。如对于外压轴向型补偿器可在出口端环与出口管之间增加填料密封装置，其作用相当于套筒补偿器，既可抵挡外部腐蚀介质的侵入，又给波纹管补偿器增加了一道安全屏障，即使波纹管破坏，补偿器还可以起到补偿作用并避免波纹管失效。

       补偿器又有金属补偿器和非金属补偿器，根据介质用途不同，还可以分专业防腐补偿器和耐高温补偿器。

JDH型大拉杆横向波纹补偿器安装使用注意事项：
1.膨胀节上的小拉杆是安装运输“冷紧”用的，不可作为承力件，产品在管道上安装完毕后，必须将其拆除，方可投入运行。
2.当对膨胀节的横向位移量要求较大或系统压力较高时，可对膨胀节进行“冷紧”，冷紧量是实际横向位移的一半，即1／2Y。冷紧方向与横向位移方向相反进行。

 工作温度≤420℃疲劳寿命1500次

公称通径	波数	压力等级MPa	横向补偿量mm/刚度N/mm						最大外径尺寸mm
DN			产品长度mm
mm			1200	1500	2000	2500	3000	3500
100	4+4	O.25	107/2.2	243/1.2	354/0.6	465/0.3	-	-	310
		0.6	107/2.2	243/1.2	341/0.6	447/0.3	-	-	310
		1	163/2.2	224/1.2	325/0.6	427/0.3	-	-	310
		1.6	Apr-91	127/2	187/1	247/0.6	-	-	310
		2.5	Aug-94	132/5	194/2	256/1	-	-	31O
125	4+4	O.25	181/2.8	251/1.5	369/0.7	487/O.4	-	-	360
		O.6	172/2.8	239/1.5	351/0.7	463/0.4	-	-	360
		1	161/2.8	224/1.5	330/O.7	435/0.4	-	-	360
		1.6	Nov-99	140/6	209/3	277/2	-	-	360
		2.5	Nov-94	133/6	197/3	262/2	-	-	360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0	-	-	410
		0.6	186/6	259/3.2	382/1.6	506/1.0	-	-	410
		1.O	122/10	170/6	251/3	332/2	-	-	410
		1.6	108/12	153/6	230/3	307/2	-	-	41O
		2.5	82/22	117/12	176/5	234/3	-	-	410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4	-	-	480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0	-	-	480
		1.O	101/20	143/10	213/5	283/3	-	-	480
		1.6	75/42	108/21	164/10	220/6	-	-	480
		2.5	59/69	86/35	130/16	176/9	-	-	480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5	-	-	580
		0.6	128/21	188/10	287/5	387/3	-	-	580
		1	109/35	159/18	243/8	328/5	-	-	580
		1.6	76/68	116/33	182/14	249/8	-	-	580
		2.5	64/122	98/58	154/25	210/14	-	-	580
300	4+4	O.25	144/17.6	174/8.4	287/3.7	379/2	-	-	660
		0.6	94/50	144/24	228/10	313/6	-	-	660
		1.O	-	127/39	202/17	277/10	352/6	-	660
		1.6	-	169/28	169/28	237/15	299/10	-	660
		2.5	-	91/113	148/47	215/26	262/16	-	660
350	4+4	O.25	100/26	157/14	254/5	352/3	-	-	750
		0.6	83/73	130/34	210/14	292/8	-	-	750
		1	-	117/54	190/23	263/13	337/8	-	750
		1.6	-	95/96	160/38	225/20	291/13	-	750
		2.5	-	81/158	135/63	190/34	246/21	-	750
400	4+4	0.25	-	146/16	238/7	330/4	423/2	-	780
		0.6	-	122/45	199/19	276/10	354/7	-	780
		1.O	-	109/74	177/31	246/17	315/11	-	780
		1.6	-	85/130	144/52	202/28	262/17	-	780
		2.5	-	-	112/88	157/47	203/29	250/20	780
450	4+4	O.25	-	134/20	216/8	299/5	383/3	-	870
		0.6	-	129/40	208/17	289/9	369/6	-	870
		1.O	-	109/68	176/29	244/16	312/1O	-	870
		1.6	-	-	115/9	162/48	210/29	258/20	870
		2.5	-	123/26	86/198	122/105	158/65	193/44	870
500	4+4	O.25	-	119/53	199/11	277/6	355/4	-	920
		O.6	-	99/90	193/22	267/12	342/8	-	920
		1.O	-	-	160/38	222/21	285/13	-	920
		1.6	-	111/54	101/127	43/66	186/41	229/27	920
		2.5	-	108/108	76/284	107/149	140/91	172/62	920
600	4+4	O.25	-	83/220	188/22	265/12	342/7	-	1010
		O.6	-	-	181/43	256/23	331/14	-	1O10
		1	-	98/82	319/88	197/47	254/29	-	1010
		1.3	-	-	98/182	143/93	187/56	232/38	1010
		2.5	-	-	82/307	119/157	156/95	193/63	1010
700	4+4	O.25	-	-	166/32	236/17	305/11	-	1140
		0.6	-	-	161/64	228/34	295/21	263/14	l140
		1.O	-	-	117/132	165/70	214/43	264/29	1140
		1.6	-	-	81/287	199/144	157/86	196/57	1140
800	4+4	O.25	-	-	146/45	208/24	27I/15	334/10	1240
		0.6	-	-	141/93	20l/49	262/30	323/20	1240
		1.O	-	-	102/182	146/95	190/59	235/40	1240
		1.6	-	-	69/402	103/200	137/119	170/79	1240
900	4+4	0.25	-	-	-	184/49	249/28	314/18	1370
		0.6	-	-	-	179/97	242/56	305/37	1370
		1.O	-	-	-	139/17111	188/99	237/64	1370
		1.6	-	-	-	103/369	139/213	176/139	1370
1000	4+4	0.25	-	-	-	194/52	266/30	340/19	1500
		0.6	-	-	-	194/104	266/59	340/38	1500
		1	-	-	-	148/185	204/106	260/68	1500
		1.6	-	-	-	108/146	148/237	189/153	1500
注：如需法兰连接按照JB81－59标准供货．可根据用户要求或其它标准供货。
注：通径超过Ø1000的大拉杆横向型补偿器请提供相应的参数，如需法兰连接按照JB81—59标准，可根据用户要求或其它标准供货。

大拉杆横向波纹管补偿器性能特点：

        由中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，主要吸收横向位移，也可用于补偿轴向、横向、角向以及由这三种形式合成的任意方向的位移。推荐使用将复式拉杆型膨胀节安装在呈90°的Z形管道的中间短管臂内以补偿两端长管线轴向位移。 大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管、二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。

      大拉杆横向型补偿器采用一次液压成型和机械成型技术，并辅助以计算机优化设计、制造，具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长，便于安装、产品质量可靠等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数，为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、给排水、建筑等行业。
